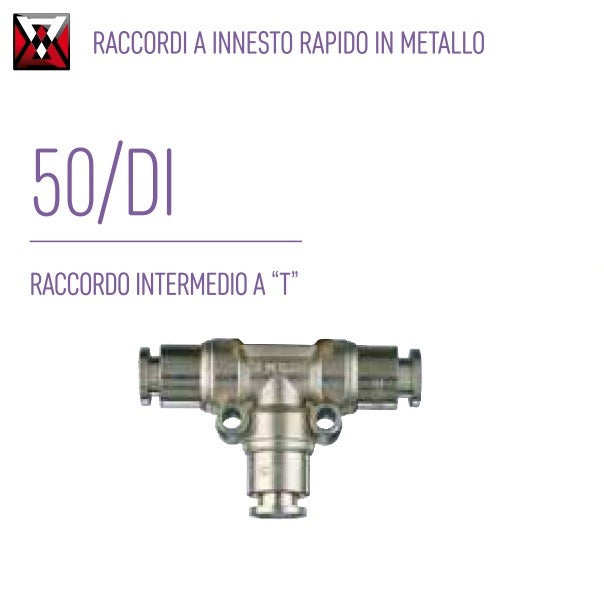

ANI 50/DI RACCORDO INTERMEDIO A “T” A INNESTO RAPIDO IN METALLO
RACCORDI A INNESTO RAPIDO IN METALLO
CARATTERISTICHE TECNICHE
PRESSIONE D’ESERCIZIO: La pressione massima di esercizio è determinata dalle caratteristiche del tubo impiegato. Pressione massima 16 bar ( 1.6 MPa)
TEMPERATURA DI LAVORO: -10°C (263°K) ÷ +80°C (353°K).
TIPI DI TUBO INNESTABILI: RILSAN (PA11/12), POLIURETANO, POLIETILENE, POLIESTERE,PTFE, NYLON (PA6) : ±0,05 (ø 4÷ø10) - ±0,1 (ø12 ÷ ø 14).
MATERIALI IMPIEGATI: Ottone Nichelato (UNI EN 12164 CW 614N) , ZAMA-15 Nichelata (UNI EN 1774:99).
O-RING/ GUARNIZIONI: Guarnizioni in gomma antiolio NBR esenti da silicone
FILETTATURA: Gas conica con PTFE (ISO 7 (BSPT) -DIN 2999 - BS 21), Gas cilindrica - ISO 228 (BSPP)
I prodotti sono conformi alla direttiva 2002/95/EC –RoHS

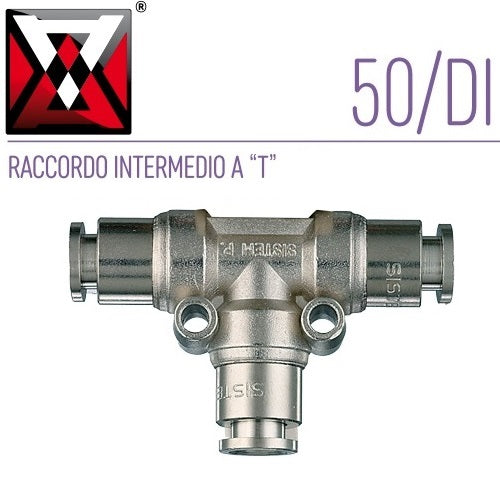

RACCORDO INTERMEDIO A “T”
AH033201 50/DI ø mm. 4 peso g.14
AH033202 50/DI ø mm. 6 peso g.32
AH033203 50/DI ø mm. 8 peso g.42
